Sterbekabeling naar elke werkplek, met toegang op hetzelfde netwerk

Voor een kantoor trokken we nieuwe UTP naar elke werkplek en monteerden alles af op keystones en patchpanelen. Elke lijn is genummerd en getest. Op hetzelfde netwerk draait nu ook de toegangscontrole met tags en pasjes.

Patchpanelen in een open rack met oranje keystones, genummerd van A1 tot B8

Waarom krijgt elk aansluitpunt een eigen kabel? Omdat je dan per punt kunt meten, patchen en uitbreiden. Bij dit kantoor legden we zo'n sterstructuur aan.

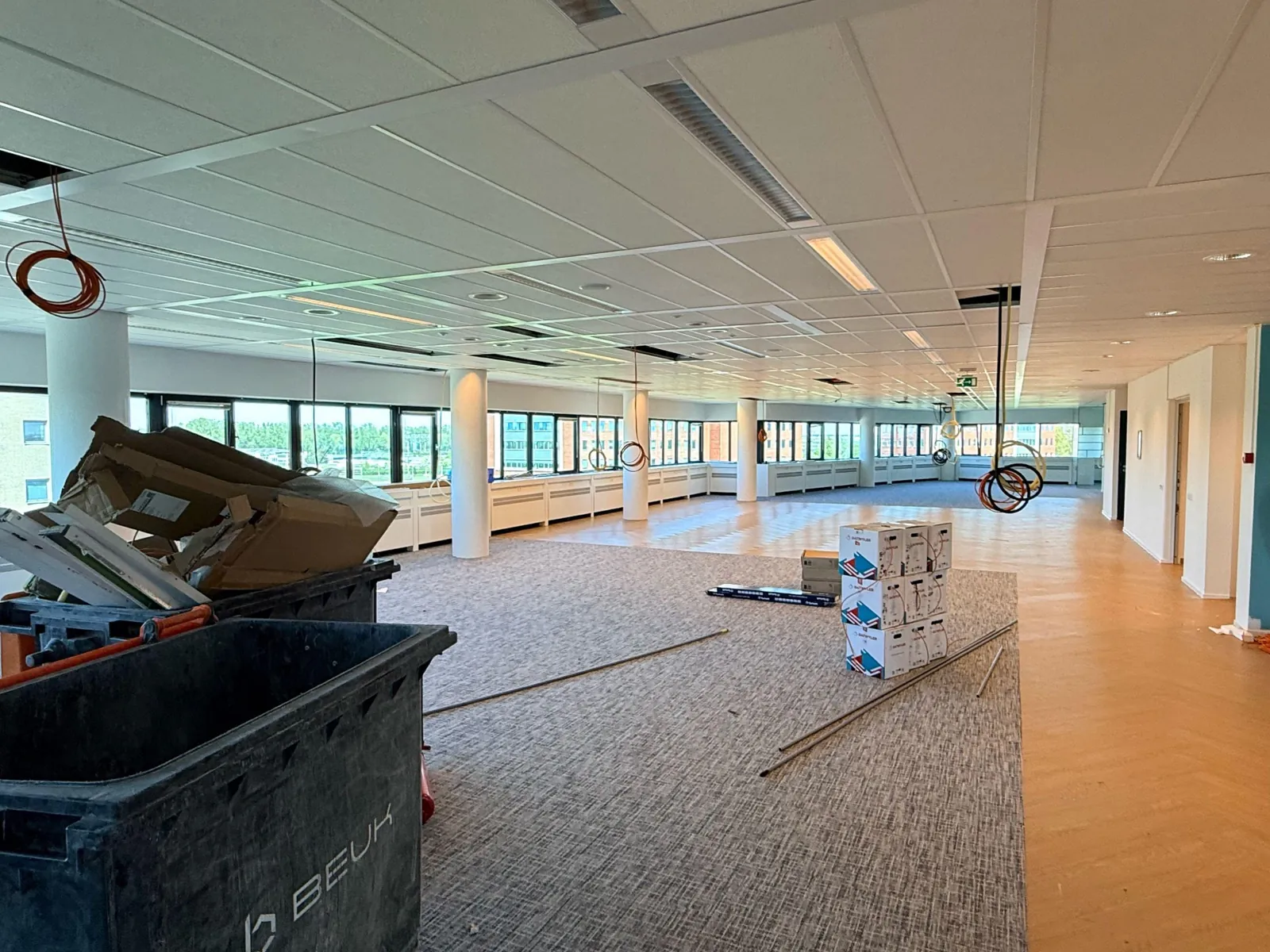

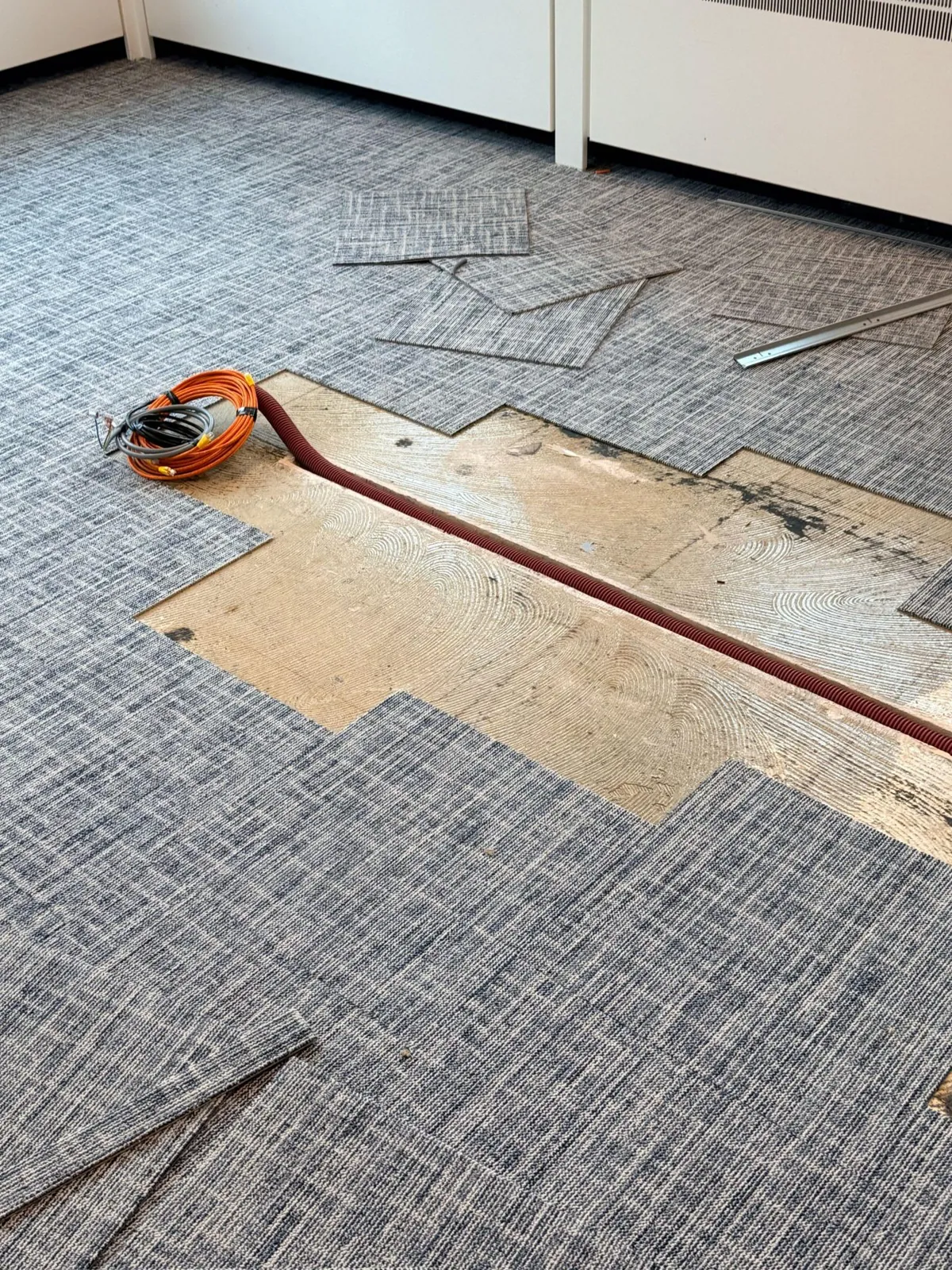

Nieuwe UTP-kabel loopt van elke werkplek naar één centrale patchkast. Daar komt hij uit op een genummerde keystone in een patchpaneel. Elke aansluiting is getest. De kabels zijn gekozen volgens NEN 8012 en de CPR-brandklassen.

In de kast zit een managed PoE-switch. Die levert stroom en data aan apparaten die dat nodig hebben, zoals lezers, camera's en access points. Op datzelfde netwerk draait de toegangscontrole.

Rechten voor tags en pasjes beheer je centraal. Komt er later een werkplek of deur bij? Dan trek je één lijn en patch je een poort. Dat werkt alleen als je nu nog weet welke kabel waarheen loopt. Daarom labelen we aan beide kanten.
