Na honderd meter koper hoort er een switch met eigen stroom

Twee camera's op een terrein in de Amsterdamse haven raakten keer op keer hun verbinding kwijt, en op afstand kregen we ze niet stabiel. Pas toen we een kabel bijlegden, kwam de oorzaak boven. De route was bijna twee keer te lang.

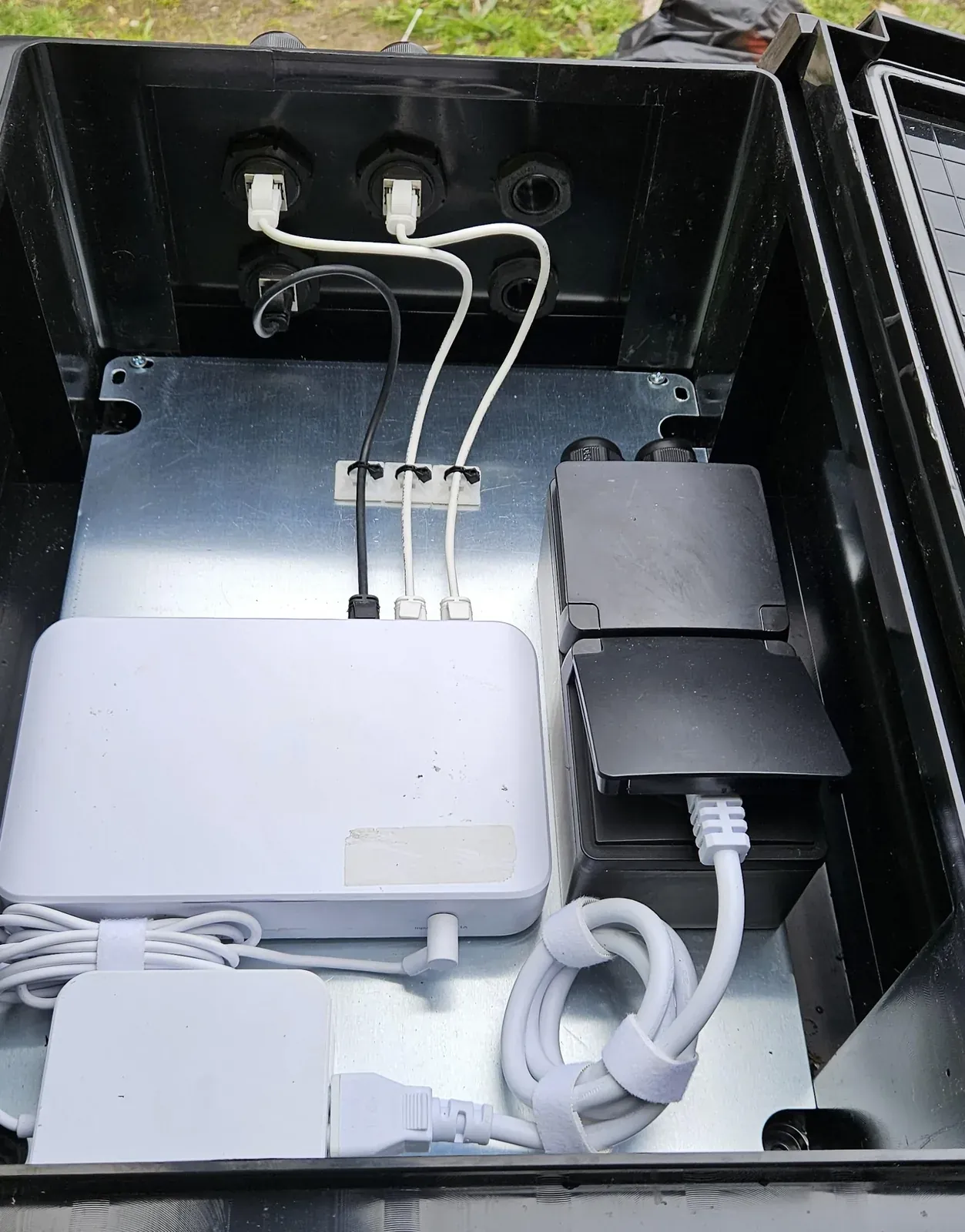

UniFi-switch in een open kunststof kast op een bedrijfsterrein in de Amsterdamse haven, met waterdichte kabeldoorvoeren

Wat gaat er mis na 100 meter?

Een koperen netwerkkabel is gemaakt voor ongeveer 100 meter van het ene apparaat naar het volgende. Zo'n 90 meter daarvan ligt vast in buis of muur, de rest zijn korte snoeren aan beide kanten. Ga je verder, dan wordt het signaal onderweg zwakker en raken er pakketjes zoek. Het beeld hapert. Even later valt de verbinding helemaal weg.

Halverwege deze route hing een PoE-extender. Zo'n kastje haalt zijn eigen stroom uit dezelfde kabel waarover ook de camera wordt gevoed, en geeft door wat overblijft. Dat kan lang goed gaan, maar bij bijna 200 meter rust alles op dat ene kastje in het midden. Dat ging mis.

Hoe we de route opknipten

Wij beheren dit systeem en bekijken een storing altijd eerst vanaf het scherm. Een andere camera kregen we op die manier gewoon weer aan de praat. Deze twee niet. Ze bleven terugkomen, en dan zit het probleem niet in een instelling maar in de kabel zelf.

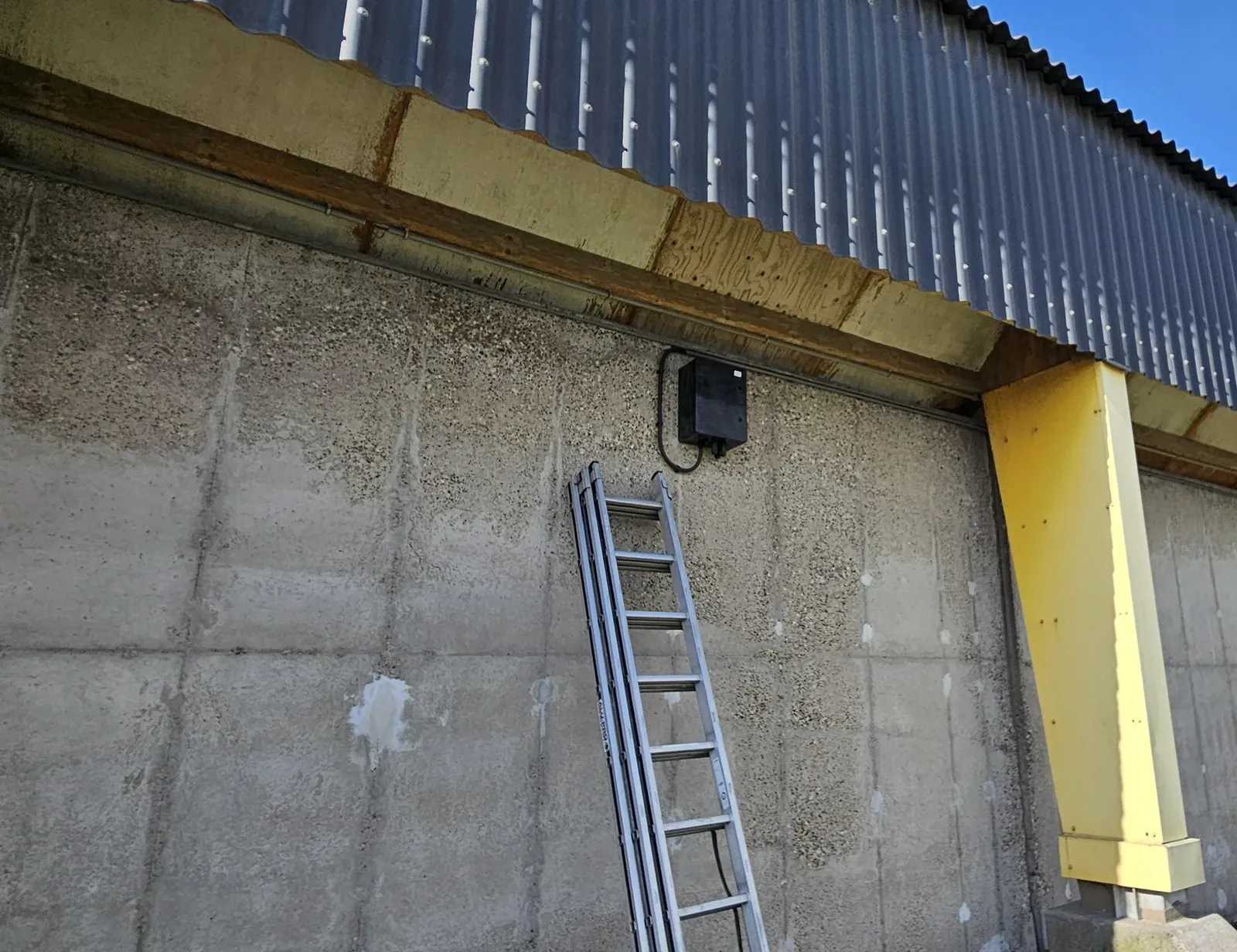

We hebben de lange lijn daarom opgedeeld in korte stukken. Aan de gevel hangen nu twee UniFi USW Lite 8 PoE-switches, elk in een eigen kunststof kast. Langs de route liep alleen stroom voor de buitenverlichting, en daar wilden we niet van afhangen. Er loopt nu een aparte voedingskabel in brandklasse Cca, door buis, van de ene kast naar de andere.

De extra kabel die we hadden getrokken, bleef liggen en verbindt nu de twee switches. Vanaf de laatste switch lopen korte stukken naar de camera's. Geen enkel stuk komt nog boven de 100 meter. De hoofdswitch hangt verderop, in het elektrahuisje.

Wanneer werkt een extender wel?

Wat neem je hieruit mee? Valt een camera telkens kort weg, meet dan eerst de lengte van de kabel voordat je aan instellingen gaat draaien. Software lost afstand niet op. Een PoE-extender is bedoeld om een route een stukje te verlengen, met één camera erachter die weinig stroom vraagt. Bij een kleine overschrijding kan dat prima, maar op bijna 200 meter vraag je er gewoon te veel van. Een switch die zijn stroom apart krijgt, bouwt het signaal opnieuw op en leunt niet op de kabel ervoor. Moet je nog verder? Dan wordt het glasvezel of een straalverbinding.
