Zes kleuren op het patchpaneel, één netwerk voor de hele villa

Alle techniek in deze nieuwbouwvilla hangt aan één bekabeld netwerk. Elke discipline kreeg een eigen kleur op het patchpaneel. De Dahua-camera's nemen op via Nx Witness op een AI-server, het netwerk draait op UniFi.

Open netwerkkast in een villa met UniFi-gateway, switch en patchpanelen in oranje, blauw en geel

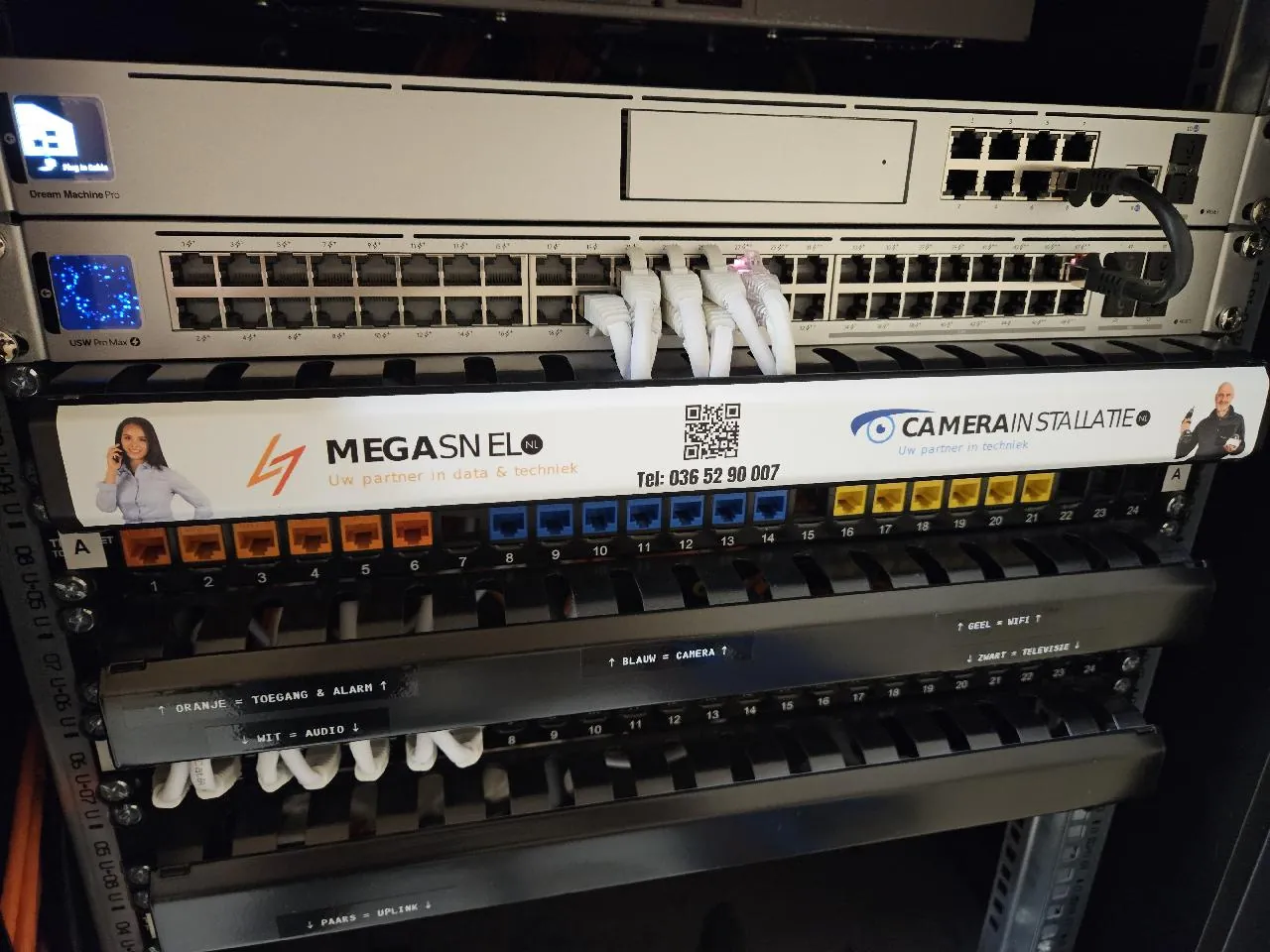

Blauw is camera, geel is wifi, oranje is toegang en alarm. Zo leest het patchpaneel in deze nieuwbouwvilla. Wit hoort bij audio, zwart bij televisie en paars bij de uplink.

Waarom die kleuren? Wie er later aan werkt, ziet meteen welke kabel waarheen loopt, en een storing is zo gevonden. Ons team trok CPR-kabel van Dätwyler voordat de stukadoor kwam. Na het stucwerk is elke kabel onbereikbaar.

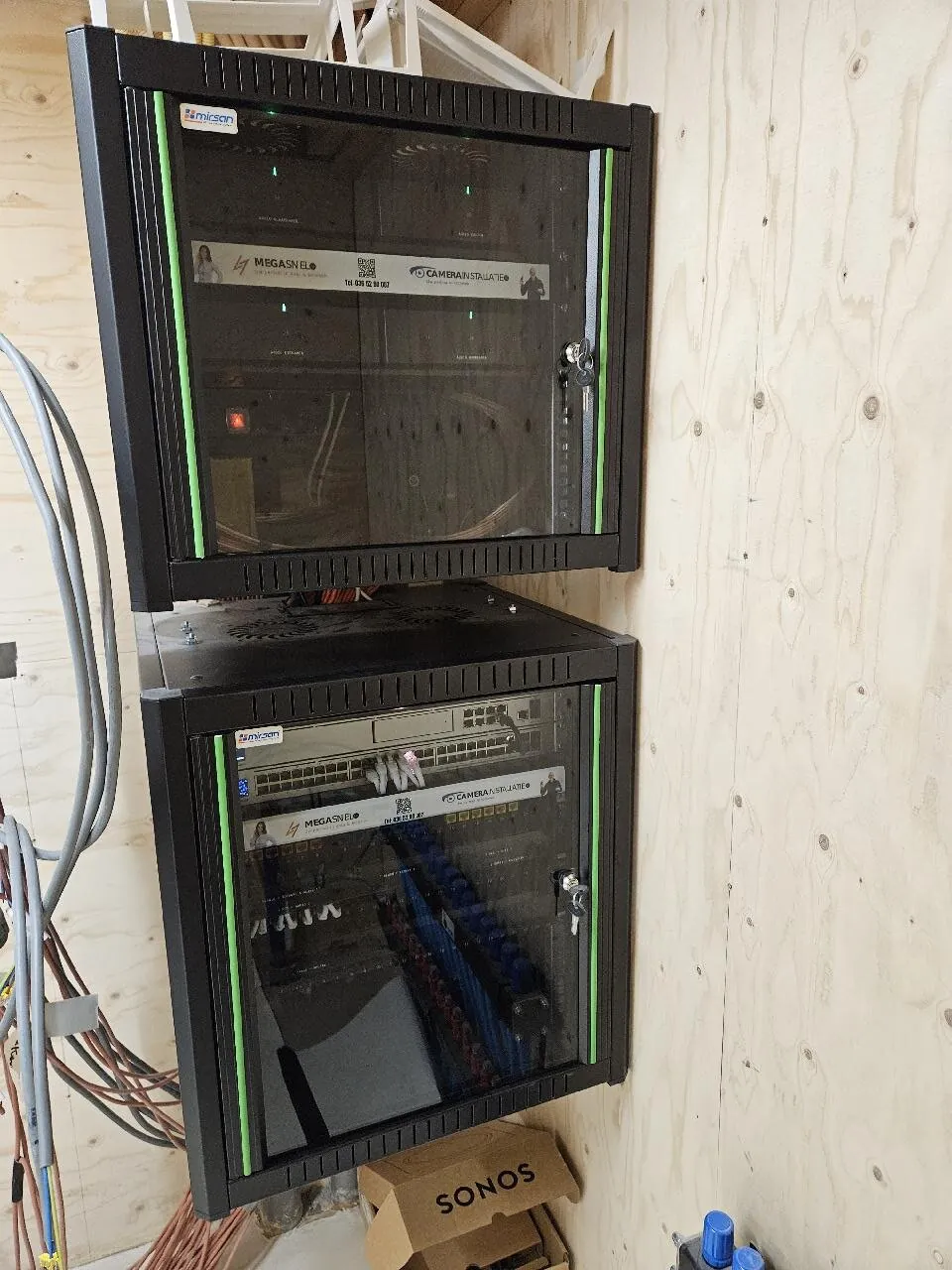

In de technische ruimte hangen twee wandkasten waar alles samenkomt. Daar staan een Dream Machine Pro, die als gateway werkt, en Pro Max-switches met PoE, beide van UniFi. De camera's zijn van Dahua en worden opgenomen door Nx Witness op een AI-server.

Voor wifi hangen U7 Pro-punten, binnen en buiten. Het alarm is van Ajax, de muziek komt van Sonos. Zeven disciplines met één aanspreekpunt, op één netwerk als basis. Een nieuwe aansluiting is straks gewoon een extra kabel in de kast.
