Alkmaar industrie

Zestien netwerkpunten en zes 4K-schermen in een draaiende productiehal

Hoe krijg je beeld midden in een productiehal? In Alkmaar legden we Cat6a en glasvezel over de goten die er al hingen. Zestien punten bij de machines, zes schermen van 50 inch aan de staalconstructie, en elke kabel met meetrapport opgeleverd.

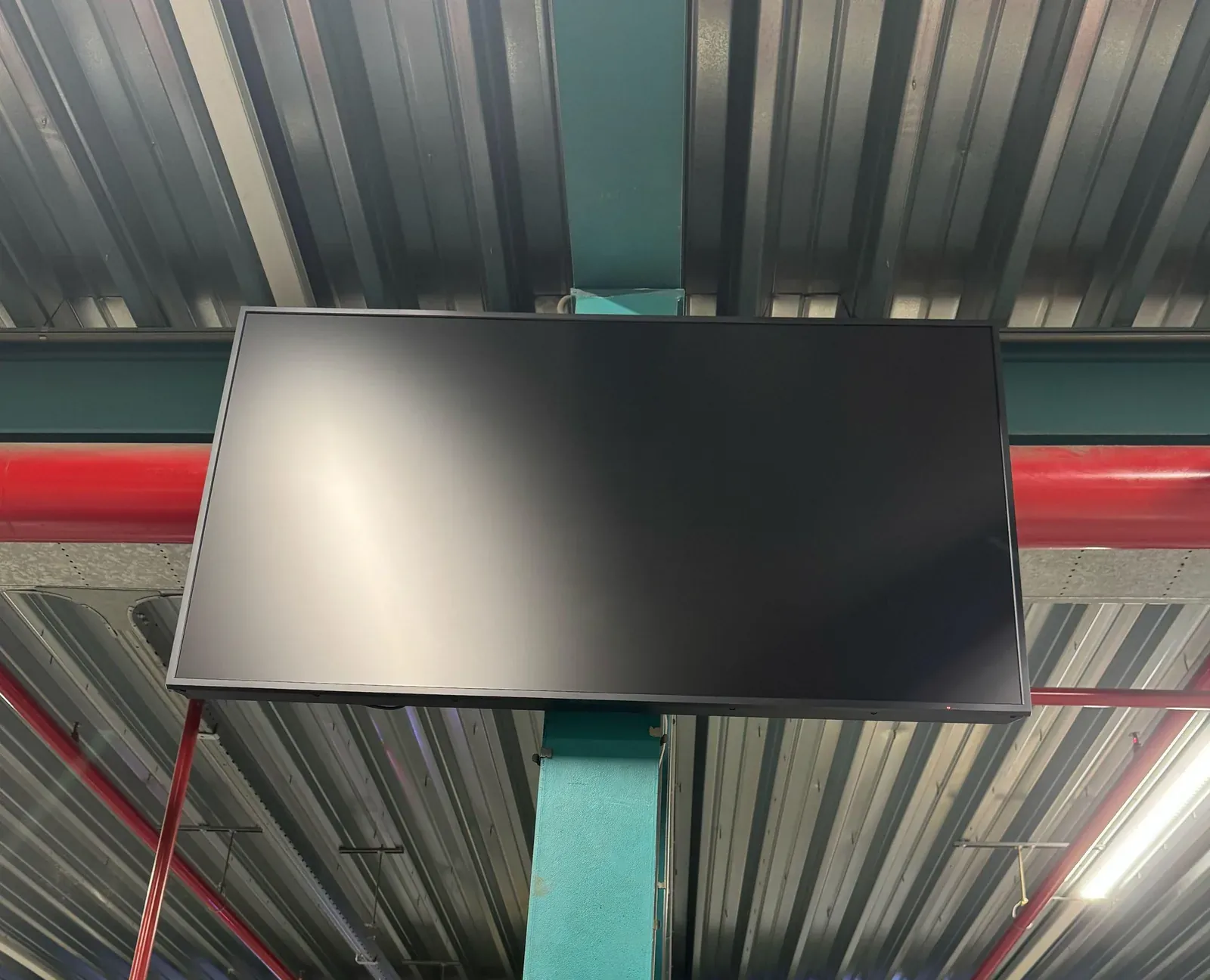

Scherm van 50 inch aan de staalconstructie van een productiehal in Alkmaar, met de kabel strak langs het staal

Een fabriek stopt niet voor de installateur. De machines bleven draaien, dus werkten we eromheen. De vraag was eenvoudig.

Ze wilden een paar productieprocessen groot op een scherm zien, op de plek zelf. Daarvoor is eerst kabel nodig. De goten boven de machines gaven de route. Daarover ging ongeveer 600 meter Cat6a, met glasvezel ernaast.

Waarom die twee samen? Een koperen netwerkkabel reikt tot ongeveer 100 meter. Glasvezel overbrugt grotere afstanden in een hal.

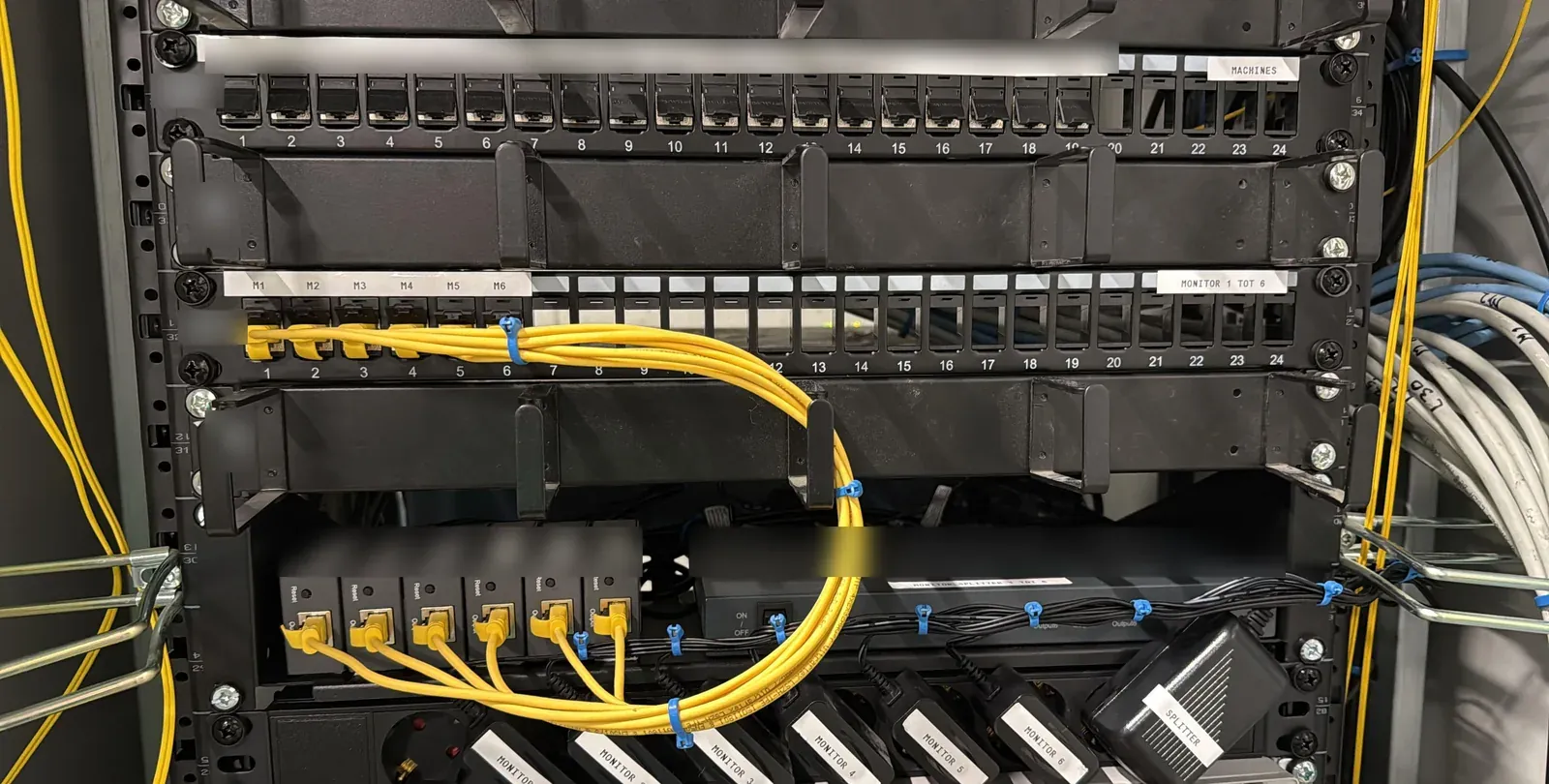

In de machinekasten kwamen zestien punten in opbouwdozen, met een wartel waar de kabel binnenkomt. Het rek van 19 inch draagt een paneel met 24 poorten. Daaronder maakt een HDMI-verdeler van één bron zes signalen. Elk signaal krijgt zijn eigen extender en zijn eigen scherm. Wat leer je hiervan?

Een label op poort en voeding scheelt later een middag zoeken. Alles is doorgemeten en vastgelegd in een meetrapport.
