Amsterdam woning

Eerst Cat6 in flexbuis, daarna pas de apparaten

Het plafond lag nog open in deze Amsterdamse woning. Dat was het moment voor ongeveer 70 meter Cat6, elke kabel in buis en met een nummer. Daarna volgden UniFi-wifi, twee G6 Turrets op een NVR, Sonos en een Ajax-alarm.

Paarse netwerkkabels met een label per bestemming op het patchpaneel van een woning in Amsterdam

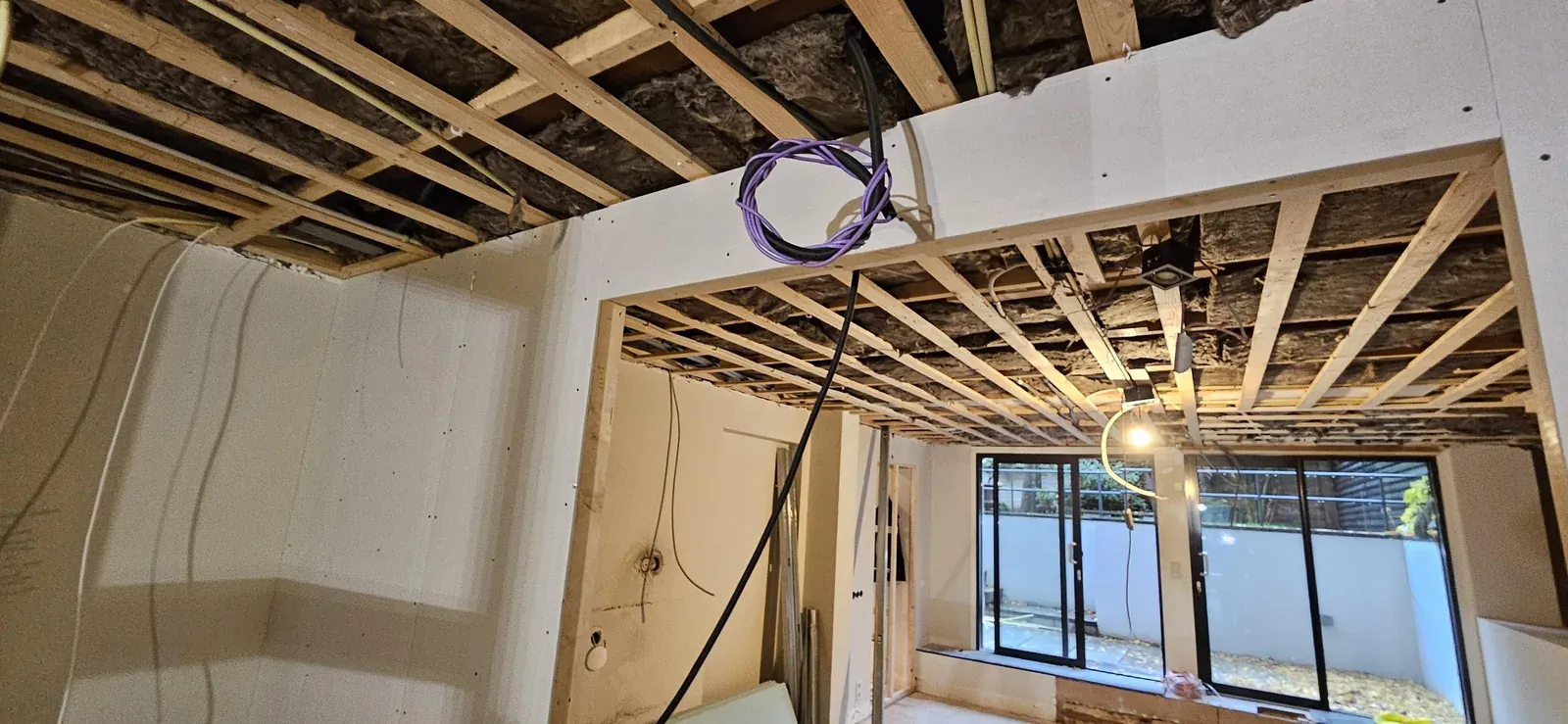

Wanneer leg je netwerkkabel het makkelijkst? Als het plafond nog open ligt. Hier in Amsterdam kwamen we op het goede moment.

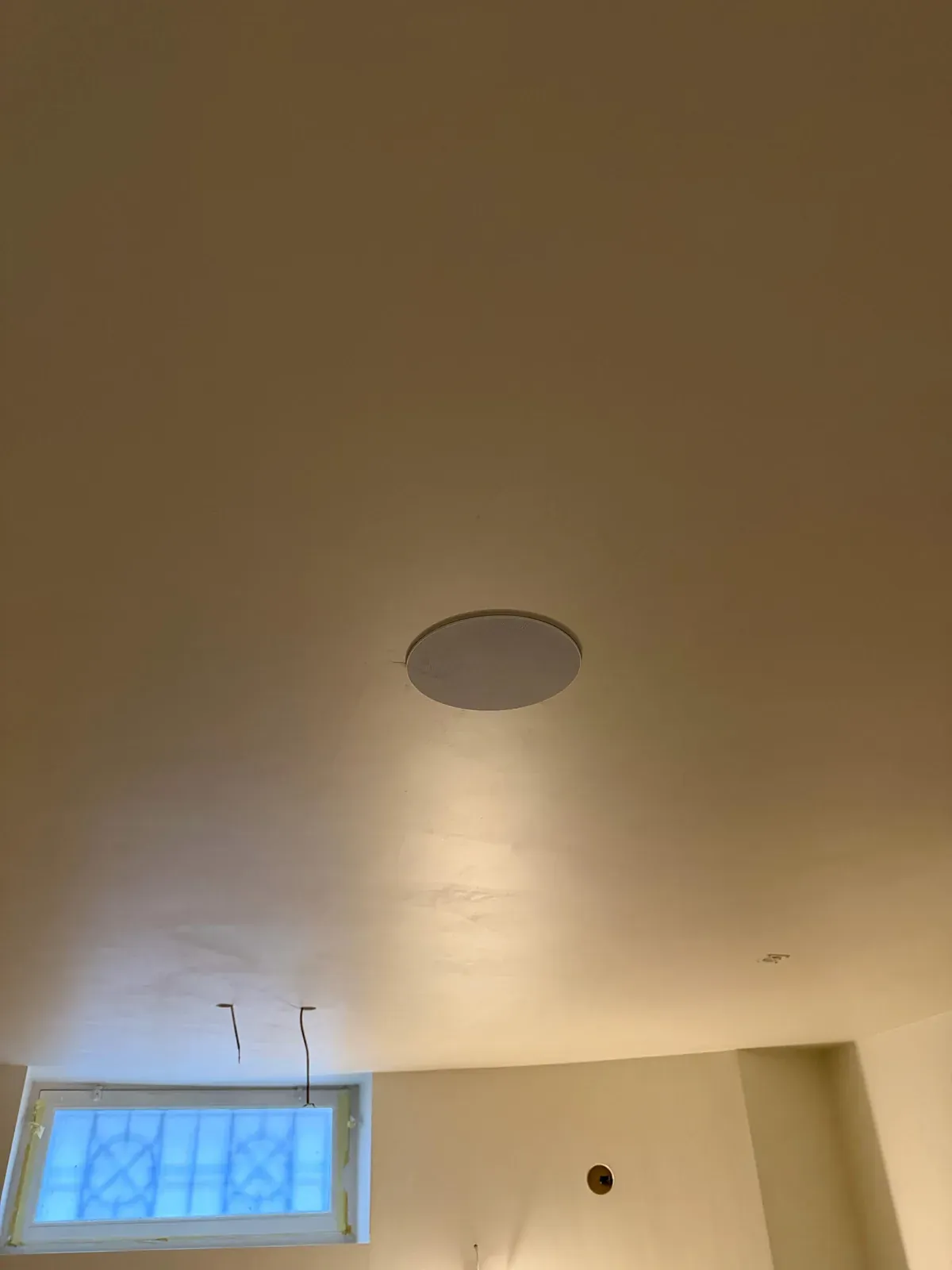

Er werd nog verbouwd en geverfd. We kwamen daarom een paar keer terug. Eerst ging er zo'n 70 meter Cat6 in, plus evenveel audiokabel, allemaal in flexbuis. Elke kabel kreeg een label.

Waarom die moeite? Omdat je later precies wilt weten welke poort bij welke camera hoort. Alles komt samen in een patchrek van 4U.

Daar zitten een UniFi Dream Machine SE en een Lite 8 PoE-switch. De twee G6 Turrets voor en achter krijgen stroom en beeld over één netwerkkabel. De opnames gaan naar een NVR van UniFi, met 6 TB aan schijfruimte. De U7 access points hangen aan dezelfde kast. Het alarm is draadloos, een Ajax Hub 2 met melders, en staat daar los van.

Wat leer je hiervan? Een PoE-camera vraagt geen stopcontact aan de gevel. Wel een kabel die er al ligt voordat het plafond dichtgaat.
