Lopikerkapel woning

Geen tweede kabel door de tuin, wel een switch in de zorgwoning

Rond een woonhuis met zorgwoning in Lopikerkapel kwamen zes Dahua-camera's te hangen. Twee daarvan hoorden bij de zorgwoning, en tussen dat gebouw en het huis lag precies één netwerkkabel. Voor een tweede kabel had de tuin open gemoeten. Wil je dat? Liever niet.

Twee zwarte Dahua-camera's rug aan rug op een groene mast bij de zorgwoning op een erf in Lopikerkapel

Wat doet een switch onderweg?

Een IP-camera wil een eigen aansluiting, want over die kabel gaan het beeld en de stroom samen. Twee camera's aan één kabel hangen gaat dus niet zomaar. Daar is een switch voor.

Zie het als een verdeelstekker voor het netwerk. Er komt één kabel in en er gaan meerdere poorten uit. Een PoE-switch geeft op elke poort ook stroom mee aan het apparaat dat erop zit. Zo heeft iedere camera zijn eigen poort, terwijl er naar het gebouw maar één kabel loopt.

Twee switches, zes camera's

In de zorgwoning staat nu zo'n kleine switch, aangesloten op de ene kabel vanuit het huis, met de twee camera's van de zorgwoning erachter. Bij de voordeurkant speelde iets vergelijkbaars. Die camera was vanuit het kantoor boven het makkelijkst te bereiken, dus kreeg het kantoor switch nummer twee.

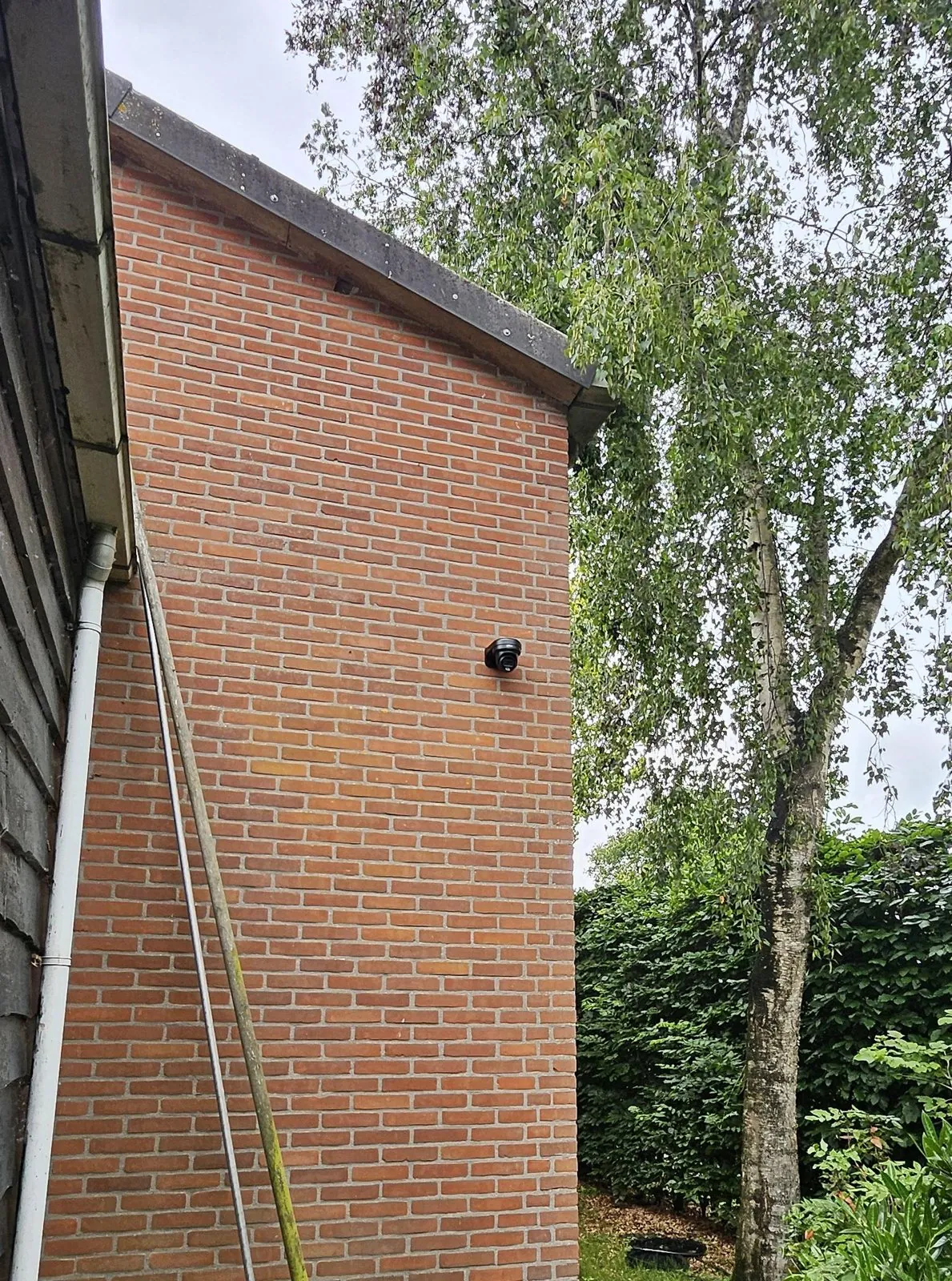

Alle zes zijn zwarte turretcamera's met een groothoeklens en 8 megapixel. Dat is 4K. Ze schrijven hun beeld weg naar een recorder van Dahua, met 8 kanalen en 6 TB opslag. Meekijken en terugzoeken doe je in de app.

Eerst binnendoor, dan pas goot

Binnen gaat voor. Binnendoor blijft een kabel uit het zicht, en zon of regen komen er niet bij. Daarom zochten we eerst routes door het huis, via kruipruimtes en het kantoor boven. Niet elke route kwam uit waar hij moest uitkomen. Buiten ligt de kabel dan in goot, of laag bij de grond in slagvaste buis. De kleur kozen we per gevel: wit, grijs of zwart. De kabel zelf heeft brandklasse Dca.

Wanneer is één kabel niet genoeg?

Wat heb jij hieraan? Een switch aan het eind van een bestaande kabel scheelt je graafwerk. Let wel op twee dingen. Elk stuk, van switch tot camera, blijft binnen ongeveer 100 meter. En de camera's achter zo'n switch delen samen die ene kabel terug naar de recorder. Bij een paar camera's merk je daar niets van, maar hang je er veel meer achter, reken dan eerst uit of die lijn het draagt. Hier heeft de recorder nog ruimte voor twee extra camera's.
